rj45帶變壓器的電路板怎么接線

發布日期：2023-04-20 10:54:00 來源：http://www.handleywood.com 點擊：0

　　RJ45帶變壓器的電路板是一種網絡(luò )通訊設備，常用于局域網（LAN）中。它通過RJ45接口與其他設備進行通訊，同時通過內置變壓器將信號進行隔離和匹配。在進行接線前，我們需要了解RJ45帶變壓器的電路板的基本結構和原理。

　　電路板結構和原理

　　RJ45帶變壓器的電路板通常由RJ45接口、變壓器、LED燈和相關的電子元件組成。其中，變壓器是電路板的核心部件，它通過變換信號的電壓和電流，將信號進行隔離和匹配。LED燈則用于指示網絡(luò )通訊狀態。

　　在進行接線時，我們需要注意以下幾點：

　　接線順序

　　RJ45帶變壓器的電路板采用的是T568B標準的接線順序，具體如下：

　　1. 白綠線

　　2. 綠線

　　3. 白橙線

　　4. 藍線

　　5. 白藍線

　　6. 橙線

　　7. 白棕線

　　8. 棕線

　　接口定義

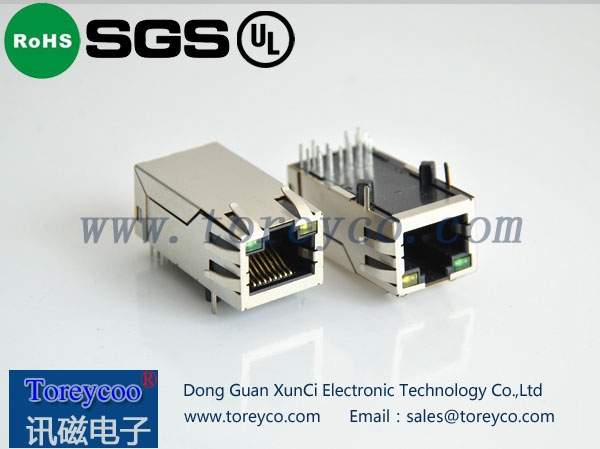

　　RJ45帶變壓器

　　RJ45帶變壓器的電路板通常有兩個接口，一個用于連接上游設備，一個用于連接下游設備。其中，上游設備連接的接口稱為MDI（Media Dependent Interface），下游設備連接的接口稱為MDIX（Media Dependent Interface with Crossover）。

　　連接方式

　　在連接RJ45帶變壓器的電路板時，我們需要注意以下幾點：

　　1. 將上游設備的MDI接口連接到下游設備的MDIX接口，將下游設備的MDI接口連接到上游設備的MDIX接口。

　　2. 在連接時，需要保證同一條線的兩端接頭的顏色相同。
